El MAX30100 necesita de dos voltaje para funcionar: 1.8V y 3.3V, por lo que este módulo incluye ambos reguladores de voltaje en placa, de ese modo solo se necesita una fuente de 5V para la alimentación. Su consumo de corriente es mínimo, por lo que es ideal para aplicaciones portátiles. Puede ser utilizado en equipos de monitoreo médico, asistentes de estado físico y wearables en general.
La pulsioximetría es un método no invasivo, que permite medir el porcentaje de saturación de oxígeno de la hemoglobina (SaO2) en sangre de un paciente con utilizando un circuito de fotoeléctricos. Para esto se emplea un pulsioxímetro, que es un dispositivo que integra los emisores de luz y el sensor que mide la cantidad de luz reflejada por el dedo del paciente. La luz detectada por el sensor varía de acuerdo a la concentración de oxígeno en la sangre, la sangre oxigenada absorbe mayor cantidad de luz infrarroja, mientras que la sangre poco oxigenada absorbe mayor luz roja.
Características:
Voltaje de Operación: 5V DC
Regulador de voltaje de 3.3V y 1.8V en placa
Led infrarrojo de 920nm
Filtro de luz entre 50 y 60Hz
Protocolo de comunicación: I2C
ADC delta sigma de hasta 16 bits
Temperatura de trabajo: -40°C hasta +85°C
Dimensiones: 14mm x 17mm

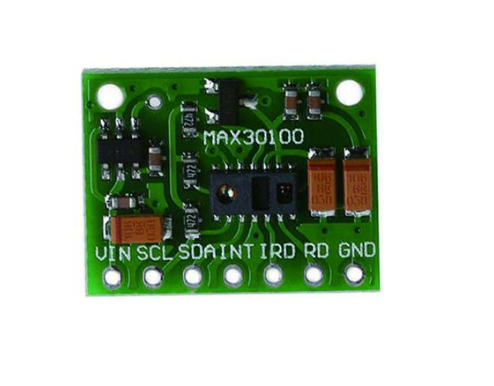

CONEXIÓN
VIN: 5V DC
SCL: I2C CLOCK
SDA: I2C DATA
INT: Interrupción, activo a estado bajo
IRD: cátodo led infrarrojo (No conectar)
RD: cátodo led rojo (No conectar)
GND: 0V
