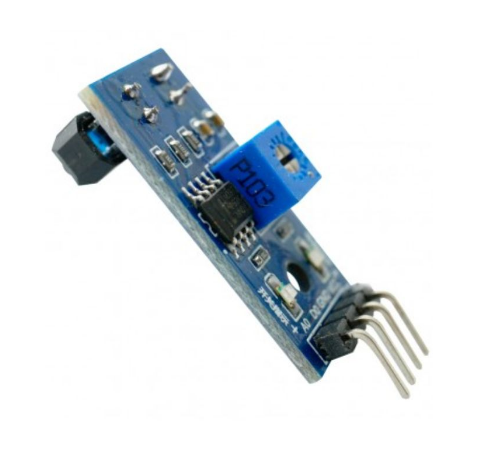

Modulo Infrarrojo Sensor Tcrt5000 Seguidor De Linea

Descripción

Modulo Infrarrojo Sensor Tcrt5000 Seguidor De Linea

Para empezar, contiene muestreo de datos de pulso del medidor de electricidad
Además, maquina de Fax, detección de papel triturador
De detección de obstáculos
Detección de línea en blanco y negro

Módulo de características:

• Usando sensores de reflexión infrarroja TCRT5000
• Distancia de reflexión de prueba: 1mm a 25mm
• Limpio y 3, la salida del comparador, Onda de senal,
• La capacidad de conducción es fuerte, por mas de 15 ma.
• Con muchos potenciómetros de precisión ajustables para ajustar la sensibilidad
• Voltaje de funcionamiento de 3,3 V a 5V
• Forma de salida: salida de interruptor digital (0 y 1)
• Tiene un agujero de perno fijo, instalación conveniente
• Tablero pequeño tamaño de PCB: 3,2 cm x 1,4 cm
• LM393, uso de comparador de amplio voltaje
• Tamaño: 3,1×1,3 cm (aprox.)

Se introducen las funciones del módulo:

TCRT5000 sensor de diodo de emisión infrarroja lanzan constantemente infrarrojo,
El rayo infrarrojo se emite cuando la intensidad de la espalda reflejada no se ha reflejado o pero no es lo suficientemente grande,
El triodo activado por luz ha estado apagado,
El extremo de salida del módulo en este momento para el nivel alto,
Se ha agotado el estado de indicación del diodo;
Los objetos detectados aparecen dentro del ambito de prueba,
La luz infrarroja se refleja en la espalda y la fuerza es lo suficientemente grande,
Saturación de triodo activada por luz,
En este momento, la salida del módulo para el nivel bajo indica las luces de diodo.
